項目簡介：
伴隨著經濟的高速增長，工業及汽車業的迅速增長。各大城市的空氣質量急劇惡化。為了監視目前的狀況，在城市中的各個地方都設立了環境監測系統，但是附近交通狀況會對監測結果造成很大的影響。針對這一問題，應用阿爾泰科技嵌入式平板電腦（ARTVIEW MT9104）與數據采集模塊構建一套移動環境監測系統來作為解決方案。由于具備緊湊型的設計和移動時仍然可靠的性能，阿爾泰科技嵌入式平板電腦（ARTVIEW MT9104）成功的應對了這一特殊環境監測問題的挑戰。
系統要求： 標準的環境監測系統必須包括測量降雨量的雨量計，以及可以分析出SO2, NOx, CO, O3、PM10等成分含量的設備。這個移動監測系統還必須能夠通過GPS接收機把數據傳送回中央監測站。由于要求系統安裝在一個小型貨車上，所以系統必須要緊湊而且堅固，在貨車顛簸時仍然能夠正常工作。
解決方案：
● ARTVIEWMT9104：
是我公司推出的一款集眾多功能于一身的ARM9嵌入式平板電腦，采用Samsung公司的ARM920T內核的S3C2410A微處理器，擴展有充足的存儲資源和眾多典型的嵌入式系統接口，可運行WinCE、Linux等嵌入式操作系統。ARTVIEWMT9104具有極強的抗干擾能力，集成度高，安裝方便；低功耗，電磁兼容性好，能在惡劣環境下工作，即使死機也能快速重啟。
配置資源：
操作系統 WinCE，Linux兩種操作系統
C P U 三星 S3C2410處理器，主頻203MHz
內 存 SDRAM 64M Bytes
存儲器 NAND FLASH 64MBytes，NOR FLASH 2M Bytes，2GSD卡
外部接口
U S B 一個主（HOST）USB支持USB鍵盤、鼠標、U盤和USB攝像頭
一個從（DEVICE）USB，帶保護功能
串 口 一個RS—232標準通訊接口。帶光電隔離和防雷功能
一個RS—485通訊接口。帶光電隔離和防雷功能
網 口 10M網口，支持標準TCP/IP 通訊協議
LCD顯示屏
類 型 10.4寸TFT LCD
尺 寸 210mm×160mm
最大分辨率 640×480
點 距 0.330（H）×0.330(V)mm
觸 摸屏 四線電阻式觸摸屏
背 光 CCFL,2tubes
顯示模式 Normally White
輸入電壓 24V DC
工作環境及結構特征
工作溫度 0~50℃
工作濕度 最大相對濕度90%
功 率 10W
重 量
總體尺寸 302mm×233mm×70mm
● DAM-3058F：8通道模擬量輸入模塊
8路模擬量輸入模塊（16bit，6差分2單端/8差分，mV、V、mA信號）
● DAM-3027：8通道數字量輸入/輸出模塊
16路隔離數字量輸入/輸出模塊（8路TTL電平輸入，8路集電極開路輸出）

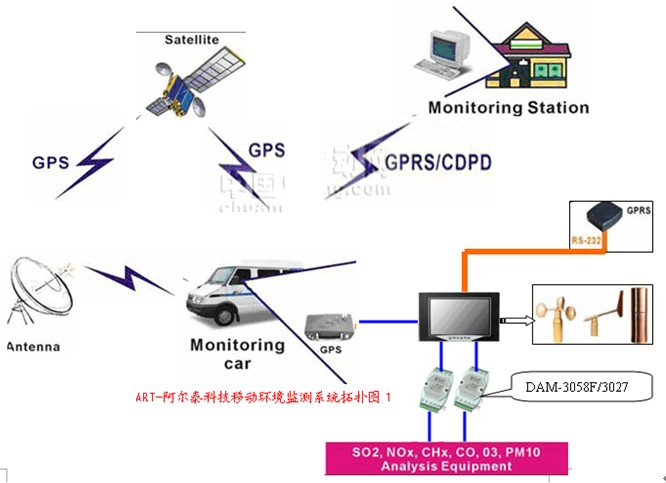

系統結構圖：
系統描述：
這個監測系統類似于一個遠程數據采集系統，通過GPRS維持各個分析設備之間的通信，使用ARTVIEW MT9104作為系統的控制顯示終端，并且配備有GPS設備。通過一個RS-232串口，ARTVIEW MT9104與兩個DAM-3058F模擬量輸入模相連，以獲得測量設備的監測數據；同時與DAM-3027相連通過數字量I/O通道用來直接獲得雨量計測量到的降雨量；GPS負責與衛星通信以得到貨車的位置；ARTVIEW MT9104通過它的RS-232串口與GPS相連，它的另一個RS-232串口通過GPRS將測量和位置數據傳送回中央監測站。ARTVIEW MT9104安裝了Microsoft? Windows? CE .NET操作系統，并且配備了防震的電子存儲設備。
總結：
阿爾泰科技為客戶提供了一個移動環境監測系統的總體解決方案，裝有嵌入式Windows? CE .NET操作系統的ARTVIEW MT9104是這個解決方案的核心。它的無風扇緊湊型機械設計十分適合安裝在一輛小型貨車上，并且優越的防震性能使它比一般的工業PC機更為可靠和耐用，低工耗直流供電更好的解決了車載供電的一大難題。ARTVIEWMT9104所具有的多個通信端口正好與它的優越性能相匹配，配合上DAM-3058F模擬量輸入模塊和DAM-3027數字量I/O模塊，可以輕松的組建起一個環境監測系統。
ARTVIEW MT9104配合采集可以與大多數分析儀器集成的原因是，它同時兼容標準4-20 mA以及0-5 V信號。配合8路數字量輸入通道以及8路數字量輸出通道，ARTVIEW MT9104可以與不同類型的分析儀器直接相連，這一特性使之更為適用于控制、監測系統中。
