USB、以太網數據采集卡NET2812/24E網絡同步數據采集系統在高速鐵路測試中的應用
（USB數據采集卡，以太網數據采集卡）NET2812/24E網絡同步數據采集系統在高速鐵路測試中的應用
分布式,多臺級聯,GPS同步,遠距離,無線NET2812/24E型網絡分布式采集儀，采用以太網接口，一臺計算機可以通過LAN 局域網控制多臺采集儀，采集儀之間可以選擇GPS 授時實現同步，支持遠距離和無線傳輸，適合分布式、多測點、遠距離或無線傳輸?shù)恼駝?、噪聲、沖擊、應變、壓力、電壓等各種物理量信號采集，與專業測試軟件配套，可形成具有百余項先進技術的高性能數據采集和信號處理系統。
特點
??分布式，通過LAN 多臺級聯
??可選GPS 授時，各采集儀同時工作
??多測點，多臺級聯后可達256～1024 通道
??采集儀內各通道并行采集(單臺儀器可以達12,24,36路同步)
??遠距離，網線可達數十米傳輸光纖可達數十公里傳輸
??連續大容量不間斷數據采集
??數據雙存儲，可選采集儀內置8/16GB 存儲
??無線，兼容無線網絡傳輸
??連接簡便，無需安裝設備驅動
網絡采集示意
級聯主要技術指標
??級聯采集儀數： 1 ～ 32 臺 或更多
??級聯總通道數：12 ～ 1024 通道或更多
??存儲方式：
計算機存儲：容量僅受硬盤限制，所有采集儀的總采樣速度受網絡速度限制
采集儀存儲：（選件）內置8/16GB 容量，各采集儀獨立存儲，不受網絡限制
采集儀(單臺)主要技術指標
??接口形式：以太網,USB,RS232/485(可擴展WLAN或ZIGBEE)
??可以本地獨立處理,存儲數據(支持WINCE系統)
??最高采樣頻率：100KHz
??AD 精度：16 位
??通道數目：12，24，36可選
??通道間串擾：-100dB
??輸入量程：0-1.25V，2.5V，5V
??輸入接頭：BNC或其他(SMA/B)
??輸入方式：電壓
??GPS：采集器內帶
??采集深度：連續海量，僅受硬盤和系統限制
??供電：5,12VDC或10—30VDC寬壓供電
??應用軟件：根據需要自行編制
??質量體系：ISO9001:2000 國際質量體系認證
GB/T19001:2000國內質量體系認證
??操作系統：Windows 98/Me/2000/XP
選件
1 工業GPS 接收機模塊 3 網絡交換機
2 內置8/16GB 存儲卡 4 光纖收發機和光纖電纜

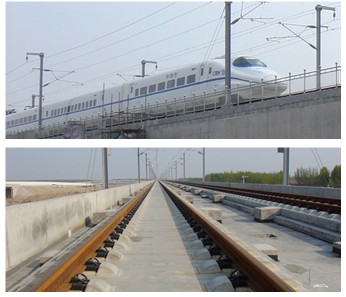

應用案例 350 公里高速鐵路測試
??測點分布廣：分布在幾十公里的軌道線上
??測點數目多：幾百個測點
??同時測量：各測點通過GPS 授時實現同時觸發測量
??數據對齊：移動車廂上的測試系統和靜止鐵軌上的測試系
統的測試數據通過GPS確保同一時刻的數據分析
??危險環境：鐵軌全封閉，人員不可接近
注：本資料的圖片和功能說明僅供參考。
