PC/104總線簡述  |
 |

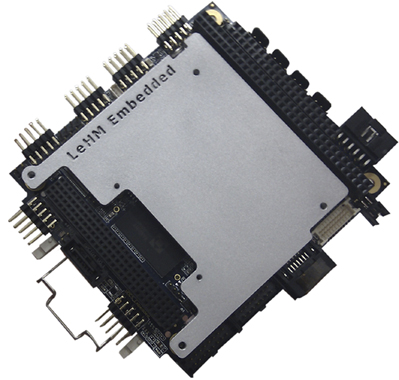

PC/104是一種專門為嵌入式控制而定義的工業控制總線, 是PC總線在嵌入式應用中的衍生產物，堆棧式結構,在國際上廣泛流行,被IEEE協會定義為IEEE-P996.1.我們知道, IEEE-P996是PC/XT和PC/AT工業總線規范,而從PC/104被定義為IEEE-P996.1就可以看出,PC/104總線實質上是一種緊湊型,小型化的IEEE-P996.其總線信號定義和PC/AT基本一致,但電氣和機械規范卻完全不同,是一種優化的,小型化的,堆棧式結構的嵌入式控制系統.相對于普通計算機上PCI及PCI Express,在PC/104嵌入式計算機中被分別定義為PC/104plus(或PCI-104)及PCI/104 Express(或PC/104 Express)2006年由Felix Kunz先生為PC/104協會起草,定義了新一代基于PC/104的PCI/104Express總線規范,于2008年首季度被正式認定為IEEE總線規范之一,成為國際標準。 |
  |
| 有關PC/104,PC/104plus及PCI/104Express: |
| PC/104有兩個版本, 8位和16位總線，分別與普通PC的PC/XT和PC/AT相對應,其有效信號與PC/XT及PC/AT完全一致,有時也被稱之為PC/104的ISA總線，在PC/104總線的兩個版本中,8位PC/104總線，共有64個總線管腳(單列雙排插針和插孔),16位總線為(64+40=)104個總線管腳(雙列雙排插針和插孔) ,其有效信號線和控制線完全與“PC/XT”和“PC/AT”兼容.僅僅增加了幾個定位孔,VCC及GND。 |
| PC/104plus(也稱之為PC/104+),則與PCI總線相對應,有時也被稱之為PC/104的PCI總線.真正意義上PC/104plus總線產品應同時包含ISA和PCI兩個總線,而將僅僅包含PCI部分的產品稱之為PCI-104。但基于歷史上約定俗成的叫法,我們通常會把PC/104板上的PCI總線也稱之為PC/104plus,PC/104plus(PCI-104)為單列三排120個總線管腳,有效信號線和控制線和PCI總線完全兼容.與我們的計算機一樣,一個計算機主板可以同時擁有PC/AT和PCI總線,一個PC/104的CPU模塊則可以同時擁有PC/104和PCI-104總線 |
 PCI/104 Express則與PCI-Express(PCIe)及PCI雙總線相對應,有時也被稱之為PC/104上的PCI Express+ PCI總線，真正意義上PCI/104-Express總線產品應同時包含PCI和PCI-Express兩個總線,而將僅僅包含PCI-Express部分的產品稱之為PCIe/104, PCIe/104是高速串行總線,有20個PCI Express內部總線通道(Lane),采用150芯高密堆棧式總線連接器將各個帶有Express總線的PC/104相連.與我們的計算機一樣,一個通用高速計算機主板可以同時擁有PCI和PCIe總線,一個PCI/104 Express的CPU模塊則可以同時擁有PCI-104和PCIe/104兩個總線同時在板,新一代PCI/104-Express產品中的PCIe/104在板上占據了原來PC/104(ISA)的位置,也就是說,新一代的PC/104 Express產品中包含PCI-104(PCI)和PCIe/104,但不再擁有PC/104(ISA)總線。 |

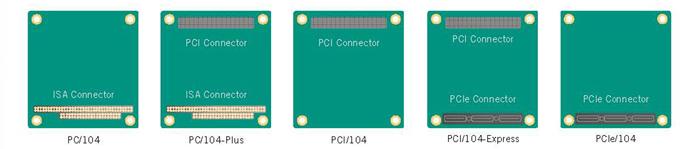

| 以下是PC/104總線的發展和演變圖 |
 |

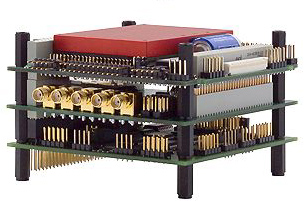

相關說明：對比PC/104與普通PC,我們可以看到PC/104總線產品與PC/XT和PC/AT兼容.PC/104plus與PC/AT及PCI兼容，PCI/104 Express與PCIe及PCI兼容,PCIe/104則與PCIe完全兼容。在硬件上PC/104與PC主板主要存在著以下幾方面的不同：A.小尺寸結構,PC/104標準模塊的機械尺寸為:3.8x3.6英寸(96x90mm),B.堆棧式，“針”“孔”總線連接，即PC/104總線模塊之間總線的連接是通過上層的針和下層的孔相互咬和相連,有極好的抗震性。C. 6mA總線驅動既可使模塊正常工作，低功耗，減少元件數量,本網站所列大部分產品的驅動能力為24mA, D.自我堆棧式連接，無須母板。 |
