24Bit高精度動態信號同步采集卡PXI8811

PXI8811

24Bit高精度動態信號同步采集卡

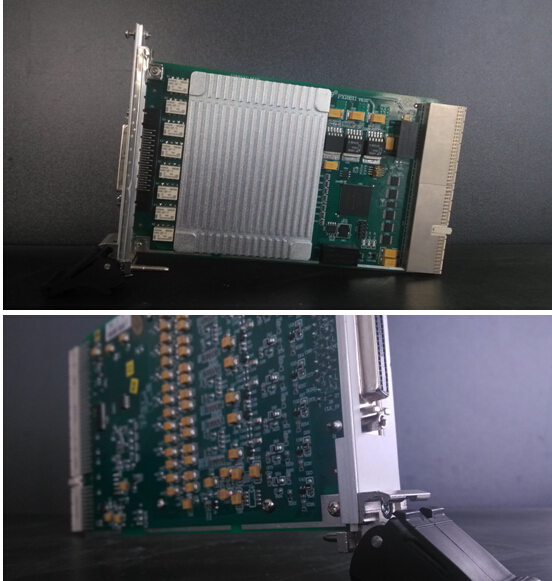

阿爾泰最新發布PXI總線24Bit同步數據采集卡PXI-8811，本卡是一款為聲音和為震動應用設計的高精度數據采集卡，如圖所示，該板卡提供8路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達105kS/s。每通道集成獨立的IEPE激勵源，可實現加速度計傳感器及麥克風等相關的信號調理。支持AC/DC兩種耦合方式，每通道均可通過軟件獨立配置。板載3階模擬抗混疊濾波器及數字抗混疊濾波器，可有效降低高頻噪聲并抑制頻率混疊。PXI-8811具備靈活的通道配置，對于多通道的動態信號采集應用，可實現PXI機箱內多塊PXI-8811間的同步采集，也可實現多機箱間PXI-8811的同步采集，適用于諸如動態結構測試聲音/激勵測試等高通道數的動態信號采集應用合。

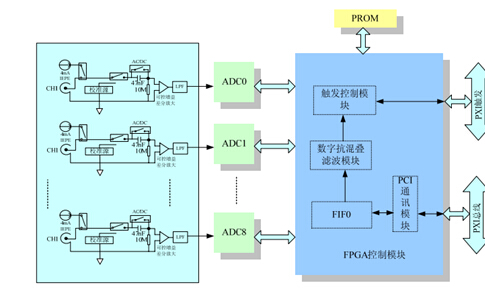

如圖所示，系統主要由前端模擬調理模塊，ADC模塊，FPGA模塊和PCI通信模塊組成。前端模擬調理模塊只要實現模擬輸入信號在進入AD之前相關的調理功能，PXI8811提供每通道獨立的4mA IEPE激勵源，可用于加速度傳感器及麥克風的激勵，支持AC/DC耦合方式選擇，當選擇IEPE激勵后，不管通道配置為AC還是DC，都會自動切換到AC耦合方式。板載內部校準源用于板卡通道的自校準。每個模擬通道都包含一個-3dB為40KHz的3階低通模擬濾波器，且板載可跟隨采樣頻率的數字抗混疊濾波器，能有效的過濾高頻噪聲干擾及減小頻譜混疊。

阿爾泰高精度同步信號采集卡PXI8811提供優異的動態性能表現，在八通道同步高達105KS/s采樣時，仍可提供超過24位的有效分辨率(ENOB) 及-90dB的總諧波失真(THD)表現。硬件內建8KFIFO緩存設計，確保使用者能完整、準確地采集到所需信號。此外，PXI8811板載參考電壓，不需外接儀器即可完成自動校準功能，減低環境因素干擾，輕易提升數據采集正確性。為了應對多變的測試環境及條件，PXI8811支持彈性的外部數字或模擬信號觸發源及完整的觸發模式，并兼容PXI混合總線，板卡上具備的IEPE功能可單獨配置（選擇IEEPE時通道自動切換為AC耦合）

此外，阿爾泰高精度同步信號采集卡PXI8811提供完整的配件，包含可鎖定的SCSI連接線，可提高便攜式使用的加固性和穩定性?？商峁┎杉俗影鍢O大的方便了客戶對數據采集時的使用。并支持Windows、LabVIEW RT和Vx Works操作系統及兼容于第三方軟件如LabVIEW、VB、VC、VC++、LabWindows等平臺編程。另外，通過PXI8811阿爾泰高級測控演示系統免費開發軟件，使用者無需編寫任何程序，便可以直接操作及測試PXI8811數據采集模塊。
