什么!FPGA可以自行二次開發了?
目前市場上的標準采集卡通常不支持用戶自行開發FPGA。但因?yàn)閼?yīng)用環境的需要，不僅僅只需要單一的數據采集流程，往往還需要在其中嵌入更復雜的運行和分析邏輯。為了解決這類問題，我們公司推出了FPGA載板。該載板配備XC7VX690T FPGA，旨在為客戶對FPGA的二次開發提供便捷。
什么是中頻卡？
中頻采集卡主要用于特定頻段的信號采集，通常覆蓋中頻范圍（幾MHz到上千MHz）。與全頻卡主要區別就在輸入信號的頻帶范圍。
FPGA載板

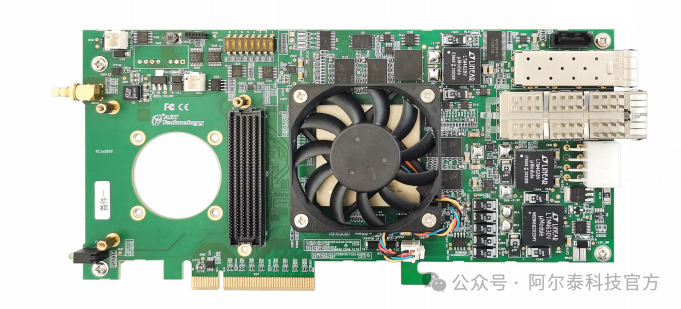

PCIe899V-FPGA載板
特點：
1、搭載Xilinx FPGA-XC7VX690T-FFG1761，支持用戶進行深度的二次開發。
2、標準PCIe 接口，支持PCIe2.0 X8，可支持PCIe3.0協議
3、配備高達4GB的64位DDR3 SDRAM，確保在高速數據采集和分析過程中保持優異的性能。
4、支持一個SFP+和一個QSFP+光纖接口，適用于高速數據傳輸和網絡連接。
5、FMC連接器符合ANSI/VITA57.1標準，為用戶提供靈活的擴展選項。根據具體應用需求，用戶可以選擇多種FMC子卡，如ADC子卡、DAC子卡以及光纖子卡等，以滿足不同的信號處理需求。
6、該載板支持Windows和Linux的操作系統。
應用領域：
PCIe899v-FPGA載板因?yàn)槠渥灾鏖_(kāi)發FPGA的優勢，幫助工程師實現自主測試邏輯編輯，從而實現數據的采集。廣泛應用于通信與無線基礎設施、雷達、寬頻帶通信、毫米波通信、自動測試設備等領域。
FMC子板

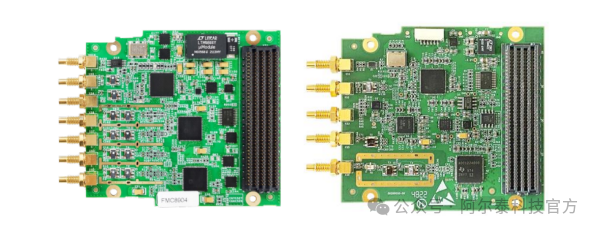

FMC-8904、FMC-8905子板
主要特點
1、FMC子板是一款高性能的模塊，搭配載板使用，遵循VITA 57.1標準規范，符合FMC（FPGA Mezzanine Card）標準，可適應于多種 FPGA 載板。
2、模塊采用了Analog Devices (ADI)的芯片，實現了采集功能。
3、ADC采用巴倫設計，板卡設計輸入為交流耦合方式，模擬信號經過巴倫耦合實現單端轉差分，并傳輸給模數轉換芯片。模擬輸入阻抗為50Ω，適配標準的射頻信號源，確保信號的高質量傳輸。最高輸入信號可達1GHz。
4、板卡支持外部同步觸發輸入和內部同步觸發輸出，時鐘選項包括內部參考時鐘、外部參考時鐘和外部采樣時鐘輸入，用戶可通過SPI總線進行靈活配置。
應用領域
根據其在設計上的諸多優勢，廣泛的面向通信問題的排查和優化與無線基礎設施、雷達目標檢測、寬頻帶通信、毫米波通信、自動測試設備等應用。
FPGA載板和FMC子板需要同時購買以實現最佳搭配使用。當然，您也可以單獨購買FPGA載板并自行設計子板，或購買FMC子板并設計相應的FPGA載板。
