工業城市的廢水監控系統
前言
很多工業城市的廢水排放量較大，已造成城市地表水的嚴重污染。各城市的環境監測中心站肩負著對城市地表環境水質及污染源排放廢水的監測工作，很多城市相繼形成了以市站為網頭，與區站、行業站構成一體的廢水監測網。
為提高水質監測能力建立了廢水在線監測系統，系統建成一個由污水排放監測子站、監測中心站和管理中心（城市環保局）組成的城市廢水監測網絡系統。該系統可實現對企業廢水和城市污水的自動采樣、流量的在線監測和主要污染因子的在線監測；實時掌握企業及城市污水排放情況及污染物排放總量，實現監測數據自動傳輸；由監測中心站的計算機控制中心進行數據匯總、整理和綜合分析；監測信息傳至城市環保局，由城市環保局對企業進行監督管理。
功能以及特點
1、監測子站
在每個排污口建一座監測子站，監測子站設有實驗臺，站內安裝在線流量計、水質自動采樣器、污染物在線監測儀以及計算機控制系統。
監測子站計算機系統能完成檢測儀表輸出信號的采集、數據處理、存儲、顯示、記錄、統計、打印等功能；能滿足各個排污口對監測數據的要求，通過無線通信系統與計算機控制中心進行實時數據傳輸。
2、監測中心站
在城市環境監測中心站建立一個中心實驗室、一個無線接收系統和一個計算機控制中心。計算機控制中心負責接收監測子站傳輸?shù)男畔⒑推渌廴驹吹谋O(jiān)測信息；負責對監測信息分類、篩選和綜合分析；完成對數據的統計、運算、處理，能自動生成各種報表；具有存儲、顯示、記錄、打印、統計等功能，并實現與市環保局信息中心聯網。
設置一個大屏幕投影系統，顯示全市重點污染源分布和監測結果，同時用計算機多媒體語音系統進行環境質量狀況演示。
3、管理中心
管理中心由城市環保局相關部門組成，是本系統的決策中心，主要對從監測中心站獲得的監測信息進行分析、調研，及時做出管理決策，增加管理力度。

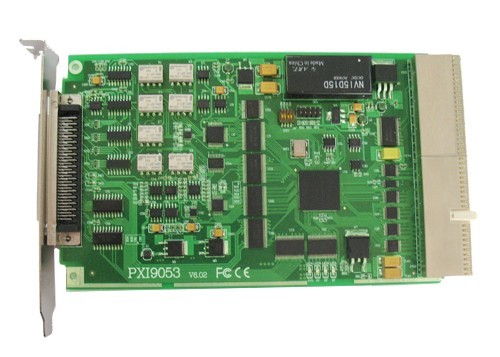

這個是整個系統的布局設計圖，施工按照這個來做，其中的數據采集部分采用了阿爾泰的PXI監測卡，廢水污染物采集采用了阿爾泰的PXI數據采集卡 PXI9053，250KS/s 16位16路模擬量輸入，帶DA、DIO功能。
※ 單端16路/差分8路
※ 轉換精度：16位
※ 采樣速度：250KS/s
※ 8K字FIFO
※ AD量程：±10V、±5V、±2.5V、0-5V、0-10V
※ DA：1路 16位 8K字FIFO
※ DA量程：±10V、±5V、0-5V、0-10V
※ 16路DI、16路DO
※ 軟件自校準

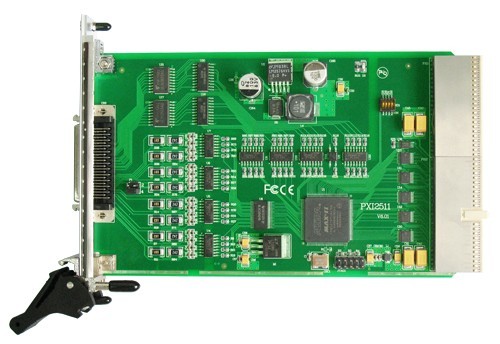

閥門控制采用了PXI數據采集卡 PXI2511
※ 16路數字量輸入
※ 輸入電壓：5V~48V
※ 16路數字量輸出
※ 輸出電壓：5V~48V
※ 達林頓驅動開漏輸出
※ 有輸出鎖存功能
※ 最大輸出電流200mA,可直接驅動繼電器
※ 光電隔離：2500Vrms（Min.）
結論 通過對廢水監測，使得工業廢水得到了有效的控制，也為城市工業做出了重要貢獻。
