基于PXI平臺多功能汽車性能檢測平臺
要求：隨著汽車工業的快速發展,汽車儀表的發展也越來越快。各種性能檢測儀表總成是現代汽車的信息中心。阿爾泰科技公司的軟硬件產品在此基礎上,利用NI的LabVIEW軟件對整個測試系統進行開發。最終研制一個體積小、靈活、可靠性高的便攜式檢測系統。該系統系統不僅要能夠采集各種信號，還要能夠在惡劣的測試環境中（如沖擊、震動、高溫、高濕度等）穩定可靠的工作。
應用方案：
該系統主要使用PXI總線產品來搭建。PXI總線產品能滿足工業環境中的對抗振性、抗沖擊能力、溫度濕度范圍廣等苛刻要求，提供了更多的擴展槽，具有更好的擴展性。通過添加或減少模塊化的功能板卡，可以從容應對不同的采集控制要求。增加了的觸發總線,用于高速定時的系統參考時鐘,用于進行多板精確同步的星形觸發總線及相鄰儀器模板進行高速通訊的局部總線。
基于PXI和LabVIEW的測試平臺，使我們?cè)谳^短的時間內快速解決了對模擬信號、數字信號等多種信號的采集與處理，并將測試數據以報表形式輸出。
硬件系統組成：
LabVIEW 20012軟件開發平臺
PXIC-7310 10槽PXI機箱
PXI-7652 控制器
PXI8510 PXI多路同步采集卡
PXI2310 PXI數字量IO卡
DAM-3210 RS-232轉RS-485光電隔離轉換器
DAM-3055 多路模擬量輸入模塊

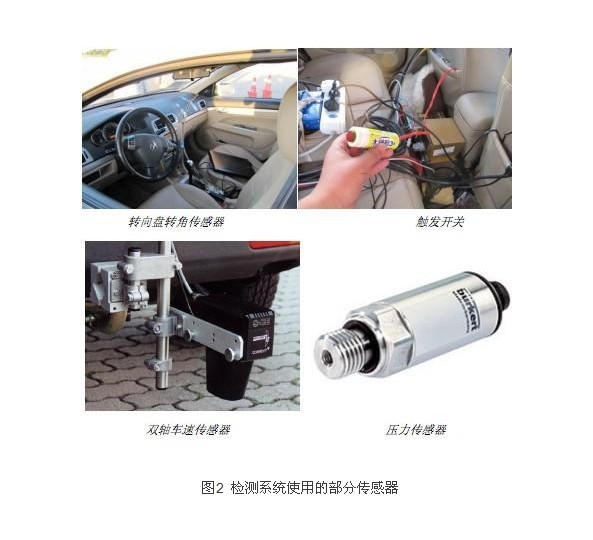

該采集系統主要以PXI總線為主體，RS485總線配合使用搭建而成。通過前端的振動傳感器、非接觸式光電測速儀、輪速傳感器、觸發器等將檢測的物理量轉換為易于處理傳輸?shù)哪M量或數字量，部分信號經過信號調理成標準信號后通過PXI同步采集卡、數字量I/O卡完成采集控制。同時，針對部分緩變信如輸油管流量、壓力等使用RS485分布式總線采集，送入PXI控制器完成數據的處理、顯示、存儲、回放、報表打印等工作。
軟件系統：

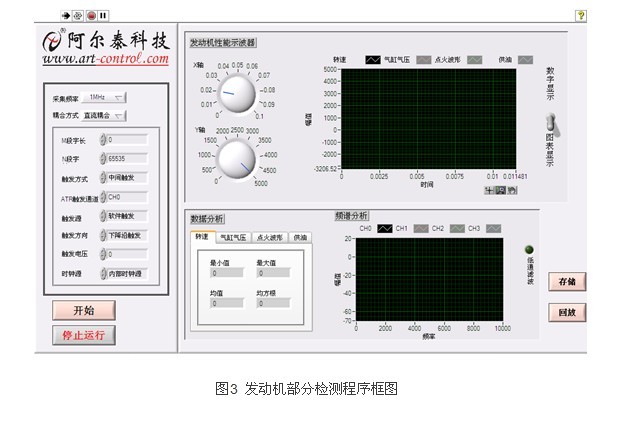

該系統使用的是NI公司的圖形化編程軟件labview。使用labview提供的多種類型控件和數據分析函數，能大大減小程序開發者的工作量和數據分析等專業知識的要求。本系統中就使用了labview提供的函數進行了數字濾波、頻譜分析、最值、均值等數據處理。利用阿爾泰科技的提供的dll（動態鏈接庫），方便快捷的將硬件平臺和軟件開發聯系起來。阿爾泰科技提供的labview例子程序已經完成了數據的采集工作，用戶只需做后續的數據分析處理等工作，進一步減輕了程序開發人員的工作量。
結論
該系統充分使用了PXI良好的可擴展性以及虛擬儀器技術在測控測試應用的優勢。方便快速的搭建起了多功能汽車性能檢測的測試平臺，在苛刻的試驗環境下，測試系統能穩定、精確地完成對車輪轉速、輸油管流量、氣缸壓強、點火器點火波形等諸多項目的測試工作。
