實現多卡同步采集的方法
引言：在很多高精度，高要求的領域里會對所采集數據有同步的要求，這樣的條件下板卡的同步性是客戶最關心的指標。同時同步板卡的通道數也是一個很關鍵的因素。
實現多卡同步的方式
一、采用主從卡級聯
采用主從卡級聯的方案時，主卡和從卡都使用同一個信號連接，主卡一般使用內時鐘源模式，而從卡使用外時鐘源模式，待主卡、從卡按相應的時鐘源模式被初始化完成后，先啟動所有從卡，由于主卡還沒有被啟動沒有輸出時鐘信號，所以從卡進入等待狀態，直到主卡被啟動的同時所有的從卡被啟動，即實現了多卡同步啟動的功能。當您需要的采樣通道數大于一個卡的通道數時，您可考慮使用多卡級連的方式擴展通道數量。
二、采用共同的外觸發

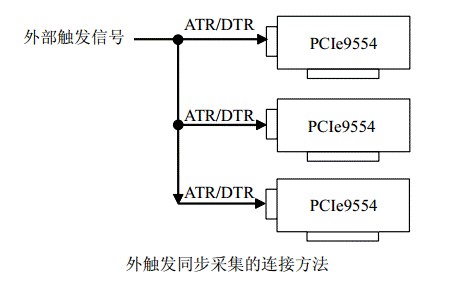

采用共同的外觸發的方案時， 設置所有的參數請保持一致。 首先設置每塊卡的硬件參數， 并且都使用外觸發 （ATR或者DTR） ，連接好要采集的信號，通過接線接口的ATR（需要設置觸發電平）或DTR管腳接入觸發信號，然后點擊“開始數據采集”按鈕，這時采集卡并不采集，等待外部觸發信號，當每塊采集卡都進入等待外部觸發信號的狀態時，給定外部觸發信號開始采集。
三、采用共同的外時鐘
采用共同的外時鐘的方案時，設置所有的參數請保持一致。首先設置每塊卡的硬件參數，并且都使用外時鐘，連接好要采集的信號，然后點擊“開始數據采集”按鈕，這時采集卡并不采集，等待外部時鐘信號；當每塊采集卡都進入等待外部時鐘信號的狀態下，接入外部時鐘信號同時啟動AD轉換，達到同步采集的效果。連接方法如下：
多卡同步的測試方法
基于上述的各種同步方式，針對同步分析步驟如下采用同一信號源輸入 保存數據 數據回放 比較相差點數 同步性確定（5-6個點）
