關于PC104總線的歷程及相關產品介紹
PC/104是一種工業計算機總線標準。PC/104有兩個版本，8位和16位，分別與PC和PC/AT相對應。PC/104PLUS與PCI總線相對應。
PC104與普通PC總線控制系統的主要不同

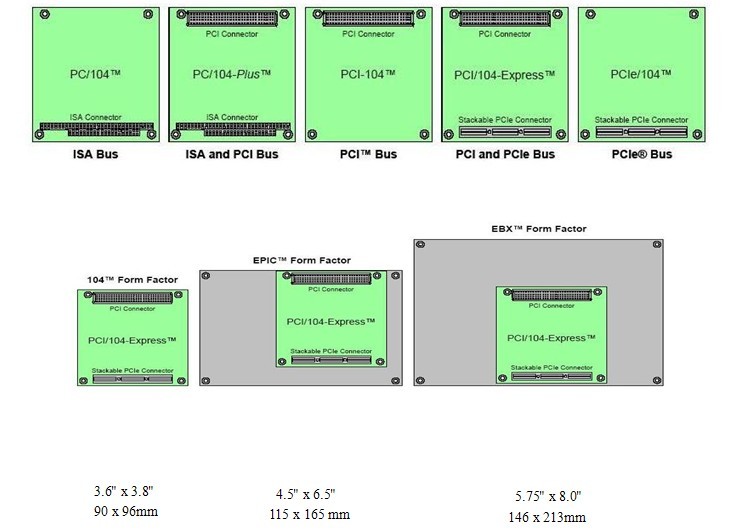

1、小尺寸結構：標準模塊的機械尺寸是3.6X3.8英寸，即96X90mm

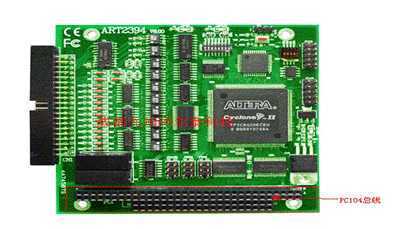

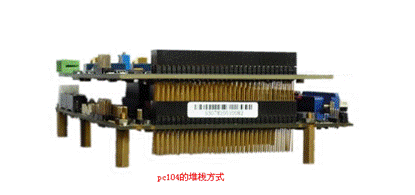

2、堆棧式連接：去掉總線背板和插板滑道，總線以“針”和“孔”形式層疊連接，即PC104總線模塊之間總線的連接是通過上層的針和下層的孔相互咬和相連，這種層疊封裝有極好的抗震性。
3、輕松總線驅動：減少元件數量和電源消耗，4mA總線驅動即可使模塊正常工作，，每個模塊1-2瓦能耗。
PC104PLUS與PCI104
PC/104總線兩個版本。8位和16位。8位的PC104總線有64個總線管腳，單列雙排插針和插孔，P1：64針，P2：40針合計104個總線信號，PC104因此而得名。

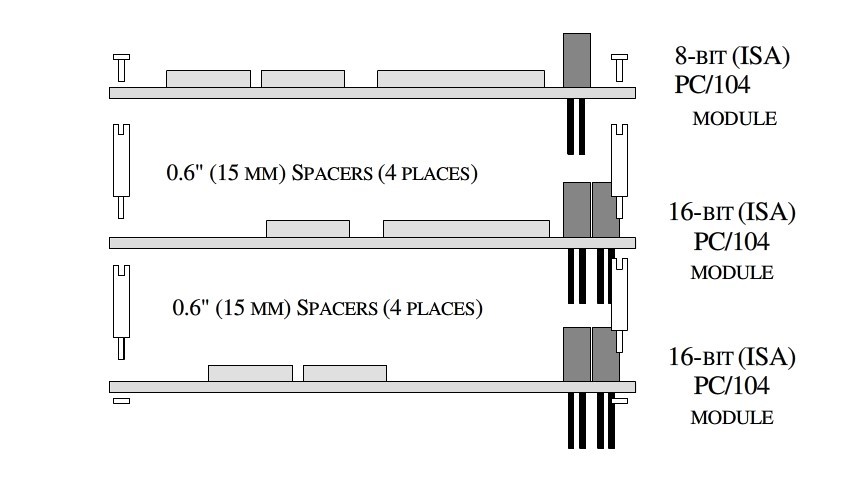

當8位模塊和16位模塊連接時，16位模塊必須在8位模塊下面，P2總線連接在8位模塊中是可選的，這樣讓這些模塊無論何處都可在堆棧中使用。
PC104PLUS是專門為PCI總線設計的，可以連接高速外接設備，PC104PLUS在硬件上通過一個3 * 40即120孔的插座。PC104PLUS包括了PCI規范2.1版要求的所有信號。為了向下兼容PC104PLUS包括了PC104的所有特性。
PC104PLUS相比于PC104的特點
1．相對PC/104連接，增加了第三個連結接口支持 PCI bus.
2．改變了組件高度的需求，增加模塊的柔韌性.
3．加入了控制邏輯單元，以滿足高速度 bus的需求
PC104PLUS總線相較于PCI總線規范的不同
1、PC104PLUS是用120針2mm孔堆棧插座連接，而32位PCI總線用124針插槽連接
由于PC104的管腳定義與ISA、PCI的規范完全兼容，所以公司在產品內部用 PC/104模塊時，也可以應自己的需要設計生產更多的專業應用PC/104模塊種類。
