PXIe總線多通道數據采集卡之初體驗
引言：PXIe總線是隨著各個領域?qū)偩€帶寬的不斷追求而應育而生。目前在各種領域之中在陸續地被使用。今天主要是簡單的介紹PXIe總線的知識。
1、PXIe總線簡介
PXIE基于是Compact PCI標準，增加了時鐘和同步觸發總線，但其核心仍然是PCI總線。PXI Express為每一個設備提供單獨的傳輸通道。同時它所增加的時鐘和同步觸發信號以及擁有特殊的接口物理特性使得其在測量、通信、工業自動化等領域擁有更大的技術優勢。

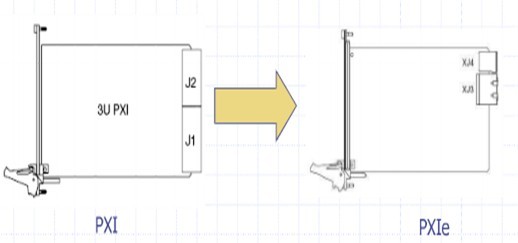

圖1 Pxie外設模塊和插槽
2、PXI與PXIE
PXI Express相對PXI最顯著的改進和優勢就在于它融入PCI Express的特點，采用串行傳輸，點到點的總線拓?fù)浣Y(jié)構。不同于PXI在所有總線設備間分享帶寬，PXI Express為每一個設備提供單獨的傳輸通道。
3、PCIE與PXIE鏈路比較
PCI Express技術可以集成到背板中，同時維持與具有廣泛應用基礎的現有系統的后向兼容性。除了x1、x4和x8鏈路外，系統控制器插槽還支持高達x16 的PCI Express鏈路，可以為PXI Express背板提供最高6GB/s的帶寬。利用PCI Express技術，PXI Express將PXI中的可用帶寬提高了45倍多，即從132MB/s提高到6GB/s；與此同時，還可以維持與PXI模塊間的軟件、硬件兼容性。正是由于此性能的增強，PXI可以用于很多新型應用領域，其中很多領域在以前只能由昂貴的專用硬件實現。

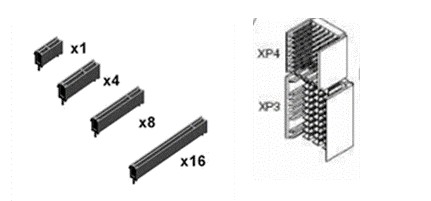

PCIE與PXIE鏈路比較
PCI Express為每個設備提供各自專有的數據通道。數據以數據包的形式，通過一對被稱為L(zhǎng)ane的發射和接受信號通道順序發送（允許每個Lane在每個方向上實現250 MB/s的帶寬）
pcie | X1 | X4 | X8 | X12 | X16 | X32 |
pxie | 0.25G | 2G | 4G | 6G | 8G | 16G |
