基于PXI震動分析平臺
本轉動式震動平臺主要利用電極轉子的非平衡轉動，從而導致了旋轉板的作用，由于不同的轉動頻率從而導致的幅度改變，從而實現了震動平臺的實現！

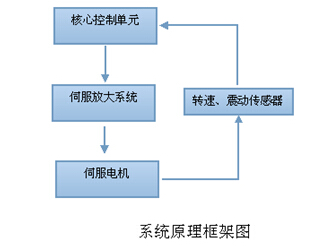

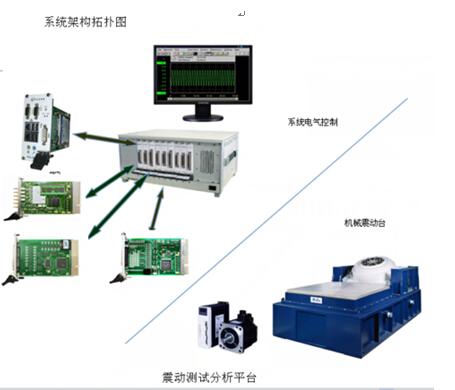

本系統主要采用阿爾泰科技PXi工業級控處理平臺，采用I7處理器，應用了PXI總線的高穩定性，從而保證了系統硬件的可靠性能，適合于在環境條件比較惡劣的環境中進行工作，采用這種平臺滿足震動行業的測試條件,在系統中由PXi機箱 、控制器、模擬量采集卡、運動控制卡、編碼器卡構成，系統基本原理如下
振動臺震動頻率：0-20K；
震動幅度：0-60MM；
震動方向：前后震動、上下震動、左右震動；
振幅采集：8通道高速幅度采集，通道采樣頻率80M；
配套軟件：震動條件的設置，震動幅度以及其他數據分析以及處理，保存實時震動幅度，同時具有頻譜分析以及其他客戶分析算法
序號 | 硬件平臺 | 型號 | 備注 |
1 | PXI機箱 | PXIC-7310 | |
2 | 控制器 | PXI7683 | |
3 | 運動控制卡 | PXI-1020 | |
4 | 模擬量采集卡 | PXI8512 | |
5 | 編碼器卡 | PXI2394 | |
6 | 伺服電機 | 臺達 | |
7 | 振動臺 | 非標定制 |
