1、前言
在現代科技領域中，開關卡是一項關鍵技術，使您的測試和測量過程更高效、更具靈活性。PXI（可擴展儀器接口）開關卡是其中的一種，具有多樣化的類型和用途。本期將深入介紹PXI開關卡的分類、用途以及各項參數指標，幫助我們更好地理解和應用這一技術。
2、PXI開關卡分類
PXI開關卡根據其功能和特性可分為多種類型，其中包括：
（1）矩陣開關卡
（2）多路復用開關卡
（3）通用開關卡
3、PXI開關卡用途
（1）矩陣開關卡
是一個控制多個輸入和輸出信號之間的連接關系的設備。它可以實現任意輸入與輸出之間的靈活切換和信號傳輸，適用于需要多種測量設備以及多種待測器件的項目；
（2）多路復用開關卡
是一種用于將多個信號輸入和單信號輸出的設備。它可以將多路信號進行復用，通過對應的繼電器開關，控制與輸出端的導通，從而減少信號傳輸線路的數量、減少測試測量設備，適用于單一測量設備以及多個待測元器件的項目；
（3）通用開關卡
是一種功能比較全面的開關設備，可以實現多種信號的切換和連接，適用于多種測量設備（或待測元器件）與多種測量設備（或待測元器件）的橋接使用。應用場景：可應用于工業測量、實驗室設備的連接、自動化生產線的控制等領域，用于實現不同設備之間的信號切換。
4、各項參數指標

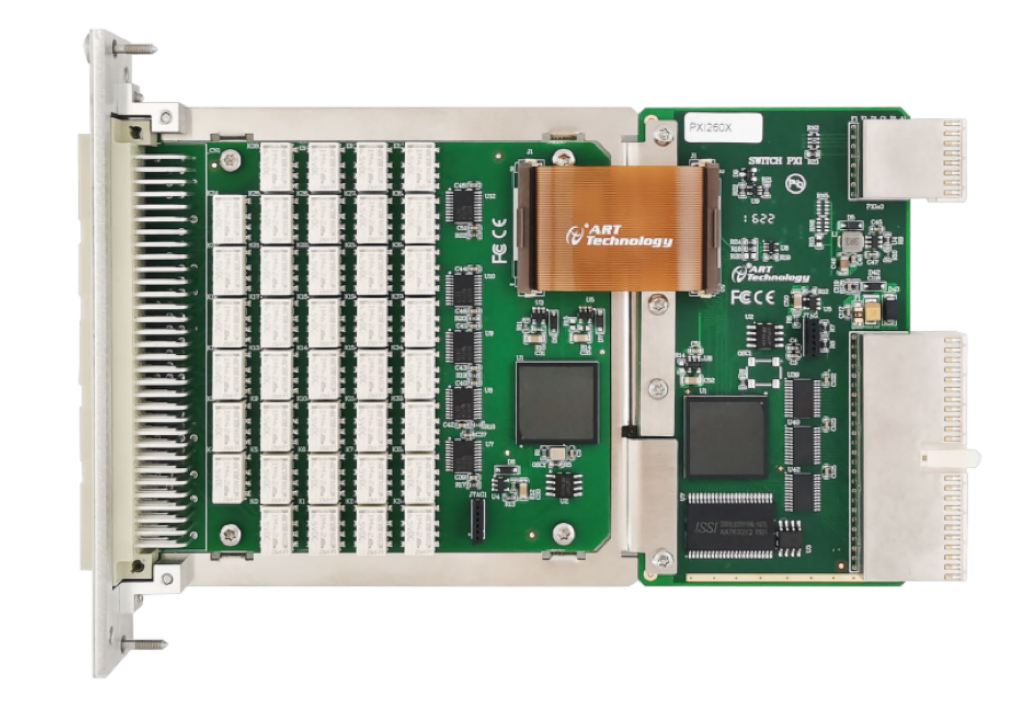

（1）PXI2601矩陣開關卡
128個交叉點組成的高密度 PXI矩陣開關模塊拓?fù)浣Y(jié)構:
2線兩組4x16
2線8x16
2線4x32
機電繼電器，自鎖型
單通道最大切換電壓:通道間 150V
通道與地 150V,CATI
單通道最大切換電流:直流，1A
交流，0.25A
單通道最大切換功率:30W,37.5 VA
開關帶寬:10MHZ
（2）PXI2602多路復用開關卡
64通道 中密度PXI多路復用開關模塊
拓?fù)浣Y(jié)構:1線64x1 2線32x1
1線兩組32x1 2線兩組16x1 4線16x1
采用機電繼電器，自鎖型
單通道最大切換電壓:通道間 250V
通道與地 250V,CATI
單通道最大切換電流:2A
單通道最大切換功率:60W，62.5 VA
開關帶寬:1線>30MHz、2線>25MHZ

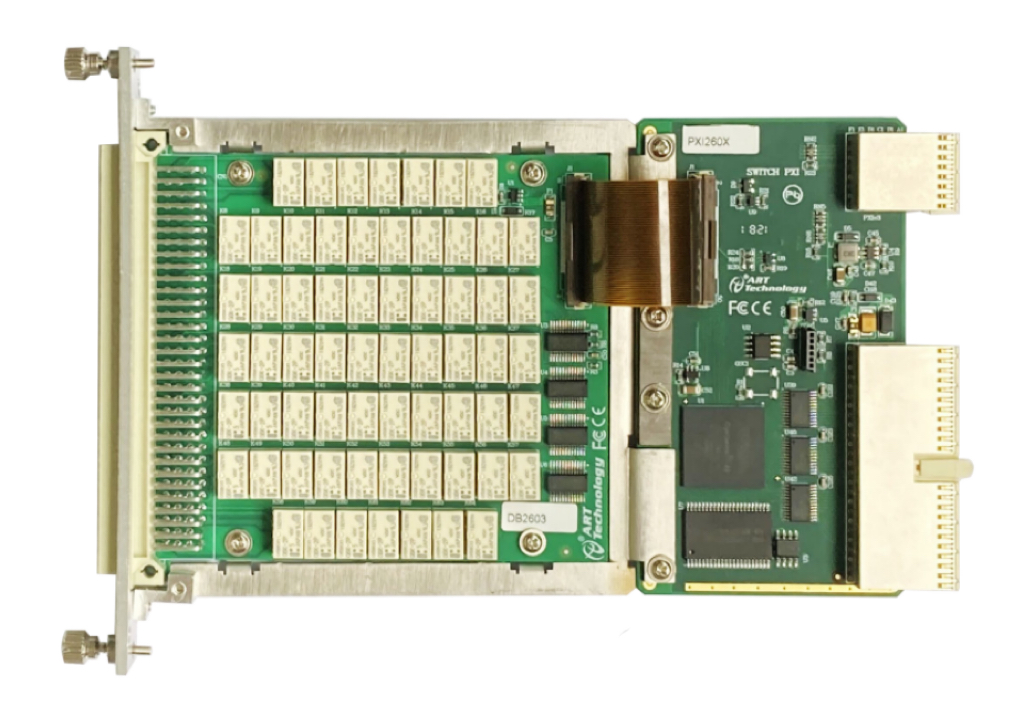

（3）PX12603通用開關卡
64個單刀單擲繼電器組成的通用開關模塊
拓?fù)浣Y(jié)構:64-SPST
32-DPST
采用機電繼電器，非自鎖型
單通道最大切換電壓:通道間 100V
通道與地 100V,CATI
單通道最大切換電流:1A單通道最大切換功率:60W，62.5VA
開關帶寬:20MHZ
5、總結
通過對這些參數指標的理解和比較，用戶可以選擇適合自己需求的PXI開關卡。以實現更精確、高效的測試和測量應用。
綜上所述，PXI開關卡作為測試和測量領域的關鍵技術之一，具有多樣化的類型和廣泛的應用場景。通過深入了解其分類、用途和參數指標，可以更好地應用和優化這一技術，為測試系統的性能和效率提供更好的支持。
